HRFO深水型光纖滑環
HRFO深水型系列光纖旋轉接頭，可支持水下15000米作業，同時支持1-12路光纖360°無限制數據傳輸；插入損耗小，轉速高；無接觸、無摩擦、壽命長（單芯1億轉以上，多芯1000萬轉以上）；光纖傳輸信號，無泄密、無電磁干擾、傳輸距離遠。
典型應用
軍事雷達、風力發電、海洋應用、精密儀器、醫療設備、航空航天精密旋轉設備等
| 型號 Type | 技術參數 |
| 波長 | 650~1650nm |
| 插入損耗 | <2dB (normal: <0.8dB) |
| 插入損耗波動 | <+/-0.25 dB |
| 回?fù)p (SM/MM) | >50 dB(RFC/RST) |
| 最大轉速 | 2000 RPM |
| 壓力補償 | 1000 psi |
| 抗拉強度. | 10N |
| 啟動扭矩 | 0.1N/m |
| 預計的壽命 | 2~4億轉 200~400millions R |
| 光功率 | 23 dBm |
| 工作溫度 | -40 to 85 °C |
| 儲藏溫度 | -50 to 85 °C |
| 封裝模式 | 尾纖或接口Pigtail or receptacles |
| 殼體材料 | Stainless steel |
| 光纖類型 | 單模、多模 Single or multi mode |
| 接頭 | FC,SC,ST,SMA,LC,APC |
| IP 等級 | IP 68 |
| 光纖長度 | 1000mm |
| 振動 | MIL-STD-167-1A |
| 重量 | 10g |
|

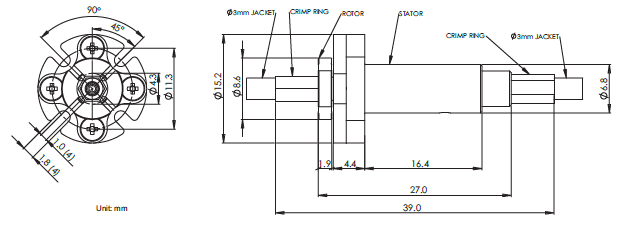

安裝導電環 Slip ring installation |
|
|
如圖所示：將導電環裝在傳動軸需要的位置，用轉子上四個 |
|
|
緊定螺絲固定。定子部分通過止轉片與設備固定部位連接。 |
|
|
As shown on the right picture，position the slip ring in the |
|
|
desired location and tighten it to the shaft by four set screws. |
|
|
Anti-Rotation tap is used for connecting the stator of slip |
|
|
ring with the stationary member of euipment. |
|
|
注意事項 CAUTION: |
|
|
|
|
|
滑環兩頭強行緊固安裝，否則可能導致過早損傷滑環。 |
|
|
If possible geometric mismatching between the customer's |
|
|
application and the slip ring,'hard mouting'of both ends of the slip ring is not recommended and may cause premature failure. |
|
|
|
|
|
Route the wiring and make the neccessary connections.Do not allow the wiring to restrict free rotation of the slip ring. |
|
因?yàn)榛h(huán)和客戶具體應用之間可能存在機械誤差，不推薦在|
◆ 導線長度 |
|
◆ 可選法蘭安裝 |
|
◆ 可指定出線方式 |
|
◆ 最大可支持:1-12路光纖或1-56路信號 |
|
◆ 防護等級：IP65,IP68 可選 |
|
◆ 可選航空接頭 |
|
◆ 屏蔽電纜 |
|
◆ 傳輸頻率可達500MHz |
|
◆ 可混合高速率數據傳輸（以太網傳輸,USB,Profibus） |
|
◆ 氣壓/液壓 混合 |
|
◆ 信號，同軸電纜，功率線混合 |
