HRFO單通道標準系列

HRFO單通道系列光纖旋轉接頭，同時支持1-12路光纖360°無限制數據傳輸；插入損耗小，轉速高；無接觸、無摩擦、壽命長（單芯1億轉以上，多芯1000萬轉以上）；光纖傳輸信號，無泄密、無電磁干擾、傳輸距離遠。

典型應用

軍事雷達、風力發電、海洋應用、精密儀器、醫療設備、航空航天精密旋轉設備等

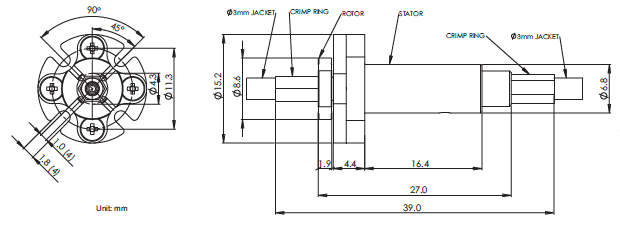

HRFO單通道光纖旋轉接頭技術參數
型號 Type	HRFO101	HRFO102
波長	650~1650nm	650~1650nm
插入損耗	<2dB (normal: <0.8dB)	<3dB (normal: <0.8dB)
插入損耗波動	<+/-0.25 dB	<+/-0.25 Db
回損 (SM/MM)	>50 dB(RFC/RST)	>30 dB(RFC/RST)
最大轉速	2000 RPM	2000 RPM
壓力補償	1000 psi	1000 psi
抗拉強度.	10N	10N
啟動扭矩	0.1N/m	0.1N/m
預計的壽命	2~4億轉 200~400millions R	2-4億轉200~400millions R
光功率	23 dBm	23 dBm
工作溫度	-40 to 85 °C	-40 to 85 °C
儲藏溫度	-50 to 85 °C	-50 to 85 °C
封裝模式	尾纖或接口Pigtail or receptacles	尾纖或接口Pigtail or receptacles
殼體材料	Stainless steel	不銹鋼Stainless steel
光纖類型	單模、多模 Single or multi mode	單模、多模 Single or multi mode
接頭	FC,SC,ST,SMA,LC,APC	FC,SC,ST,SMA,LC(PC 和APC）
IP 等級	IP 68	IP 68
光纖長度	1000mm	1000mm
振動	MIL-STD-167-1A	MIL-STD-167-1A
重量	10g	50g

安裝導電環 Slip ring installation
如圖所示：將導電環裝在傳動軸需要的位置，用轉子上四個
緊定螺絲固定。定子部分通過止轉片與設備固定部位連接。
As shown on the right picture，position the slip ring in the
desired location and tighten it to the shaft by four set screws.
Anti-Rotation tap is used for connecting the stator of slip
ring with the stationary member of euipment.
注意事項 CAUTION:
因為滑環和客戶具體應用之間可能存在機械誤差，不推薦在
滑環兩頭強行緊固安裝，否則可能導致過早損傷滑環。
If possible geometric mismatching between the customer's
application and the slip ring,'hard mouting'of both ends of the slip ring is not recommended and may cause premature failure.
把導線排好并做必要的連接，防止導線妨礙滑環的自由旋轉。
Route the wiring and make the neccessary connections.Do not allow the wiring to restrict free rotation of the slip ring.
